电力安全生产现场作业终端布控球、电力安全生产现场作业终端单兵等设备在国电平台使用，布控球可接入电网安全接入平台及电网统一视频监控平台

电力图像视频安全接入模块

产品简介
电力图像视频安全接入模块是一款应用于电力数据、图像及视频安全接入的模块级产品。模块符合国网安全加密要求，符合国网 B 接口及其扩展协议标准，可接入电网安全接入平台及电网统一视频监控平台。
模块支持多种通信方式，4G全网通和电力无线专网通道。严格按照电力行业相关标准进行设计，功能与电网业务深入结合，性能满足严苛的电力现场需求，具有体积小、功耗低、易集成等特点。模块可用于集成于第三方厂商产品中或独立设计成边缘装置，可应用于电力行业输电、安监、基建、营业厅等场景。

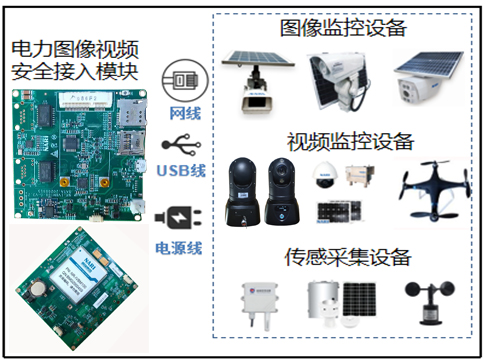

产品集成方案（原理）
l 硬件集成
Ø 网口
Ø USB接口
Ø 电源口

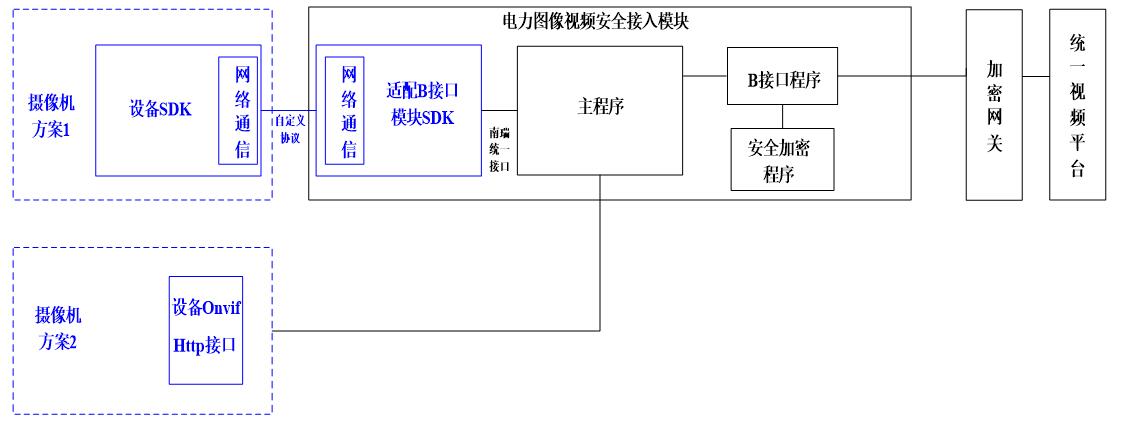

l 软件集成
Ø 标准Onvif&Http协议
Ø NRSDK接口协议

模块参数

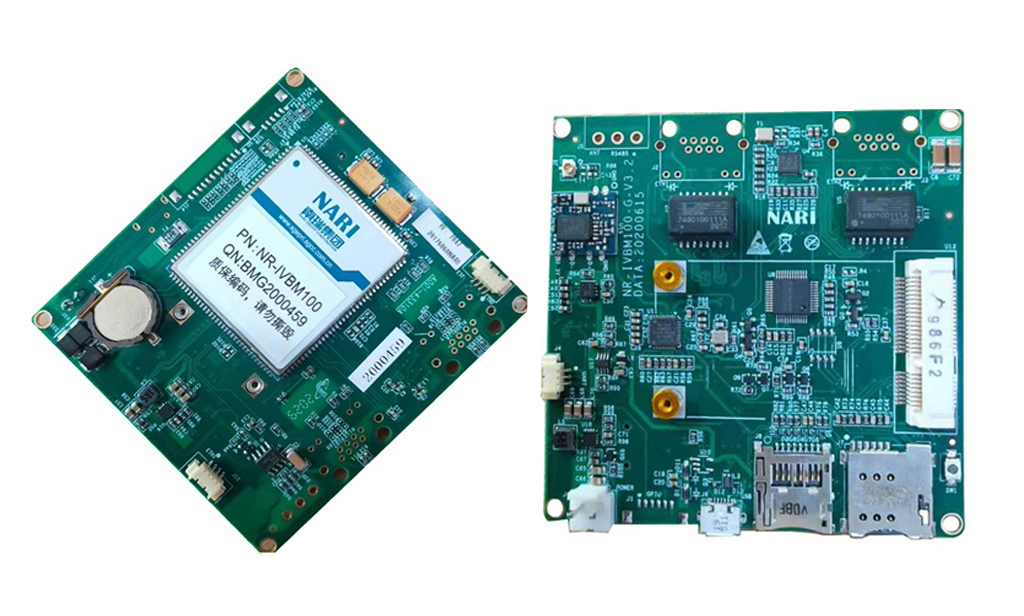

电力图像视频安全接入模块II型
电力图像视频安全接入模块II型支持多种通讯方式，支持4G 全网通及电力无线专网，可独立设计成边缘代理产品，应用场景丰富。

模块参数

功能	NR-IVBM100-G
主控	工业级SOC
主控	512MB DDR3+4GB NAND+TF Card
通信	2路10M/100M以太网口，采用RJ45及PH1.25连接器（二选一）
	1路USB 2.0高速接口，支持Host/Device模式，采用USB2.0 micro B母座
	支持PCIE接口的4G全网通模组
	支持WiFi通信功能
	1路RS-485总线接口，采用凤凰端子连接器；1路Debug串口，采用PH1.25连接器
	内置国网B接口视频图片通信协议
加密	采用国网安全加密芯片，符合国网安全加密规范
电源	采用凤凰端子DC 4.5~15V输入，通过DC-DC、模组内部PMU转换成各路所需电源
GPIO	设计预留，采用PH1.25连接器
尺寸	80mm×80mm

产品应用
Ø 内部集成
电力图像视频安全接入模块I型可集成于第三方产品，占用体积小，第三方厂商可基于原有的产品进行迭代，从而进行快速安装集成。

应用场景
（1）电力抢修
（2）电力巡检
（3）电力工地施工管控（远程巡检）
4图传智能识别头盔安全帽，镜头角度可调，未戴安全帽报警，安全生产智能化－精细化可视化监管，有防爆证，可扩展精准定位UWB、近电预警、RFID、人员考勤等，智能识别是否佩戴安全帽，是否穿着工作服，可接入南瑞统一视频平台、继远电网平台、海康、华为千里眼等GB国标视频大平台。
安全帽智能识别布控球走B接口协议接入南瑞统一视频平台

布控球可接入电网安全接入平台及电网统一视频监控平台
